USTR

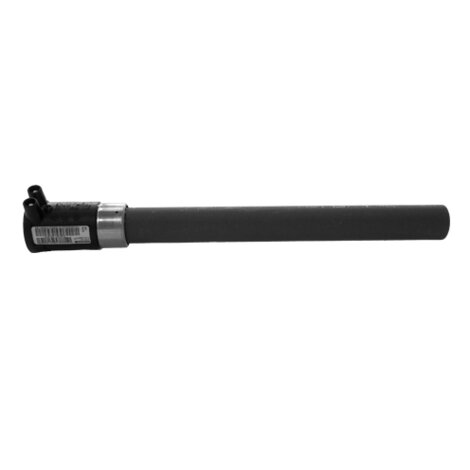

Преход HD-PE/стомана с вградена муфа
Компактен фитинг. Страната от Р Е-HD е с открит проводник на загряващия елемент за оптимален пренос на топлината, голяма дълбочина на монтаж, широка зона на заваряване, хладни зони в челната страна и в областта на прехода за предпазване от изтичане на разтопения материал. Работа без допълнителни фиксиращи приспособления. Частта от стомана е здраво монтирана в PE-HD и осигурена срещу превъртане. Самоуплътняващ се край с патентована геометрия, без еластични уплътнения. За приложение в газо- и водоснабдяването. Маркиран стоманен край (може да се ползва до 10 bar газ).
Преход HD-PE/стомана с вградена муфа USTR
- Газ и H2
- Максимално налягане: Газ 10 bar
- Материал PE 100 и стомана [EN 10220 / EN 10216-1 - P235TR2]
- Сигурна технология
SKU | d/DN | В една опаковка | В един палет | L | t | z | h | B | А | d2 | d3 | Тегло (кг/брой) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
612780 | 32/25 | 15 | 360 | 387 | 44 | 343 | 24 | 63 | 300 | 49 | 28 | 0,820 |
612781 | 40/32 | 10 | 240 | 393 | 49 | 344 | 31 | 72 | 300 | 58 | 37 | 1,070 |
612782 | 50/40 | 8 | 192 | 409 | 54 | 355 | 31 | 83 | 300 | 70 | 42 | 1,320 |
612783 | 63/50 | 6 | 144 | 410 | 55 | 355 | 33 | 96 | 300 | 83 | 54 | 1,880 |
612784 | 90/80 | 1 | 77 | 405 | 79 | 326 | 42 | 130 | 255 | 130 | 83 | 5,350 |
612785 | 110/100 | 1 | 54 | 420 | 82 | 338 | 35 | 153 | 255 | 153 | 107 | 8,380 |
612786 | 125/100 | 1 | 45 | 425 | 87 | 338 | 42 | 168 | 255 | 168 | 107 | 8,870 |
612787 | 160/150 | 1 | 24 | 484 | 98 | 386 | 54 | 210 | 250 | 199 | 161 | 17,000 |
615030 | 180/150 | 1 | 18 | 500 | 105 | 395 | 50 | - | 250 | 227 | 161 | 19,697 |
612795 | 200/200 | 1 | 12 | 480 | 112 | 368 | 53 | - | 225 | 264 | 211 | 27,020 |
612370 | 225/200 | 1 | 11 | 505 | 120 | 385 | 76 | - | 225 | 285 | 211 | 27,350 |
